INTRODUÇÃO AO ARDUINO

Aprenda dobre o que é a placa Arduino, como ela funciona, e como usá-la.

o que é o arduino:

Arduino é uma plataforma em que projetos de robótica são planejados e construídos. O Arduino facilita o processo de construir projetos complexos facilitando a vida da pessoa que está trabalhando com Arduino.

O Arduino possui um microcontrolador que funciona como o cérebro do Arduino, processando tudo que ocorre na placa.

Estrutura do Arduino:
Screenshot 2022-05-06 104403.jpg

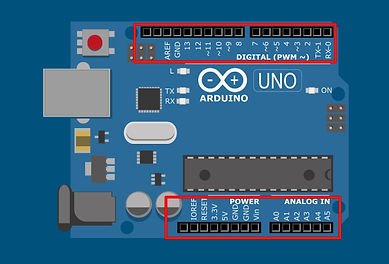

Screenshot 2022-05-06 104751.jpg

Nas partes circuladas em vermelho temos os pinos do Arduino que são usadas para fazer a conecção entre dispositivos externos ao microcontroladoor do Arduino. Diferentes pinos do Arduino tem diferentes funções e agora vamos aprender quais são estes pinos e qual é a diferença entre eles.

Vin: Pode ser usado para alimentar o Arduino se não estiver conectado pela conecção do computador ou da tomada.

GND: Também conhecido como o pino negativo, nele ligamos os fios negativos do que está conectado ao Arduino.

3.3V e 5V: Pinos usados para alimentar outros componentes conectados ao seu Arduino, são os pinos positivos do que está ligado ao Arduino.

RESET: Renicia o Arduino quando ativado, é como desligar e ligar novamente o Arduino.

Screenshot 2022-05-06 130010.jpg
Screenshot 2022-05-06 130230.jpg

Pinos digitais: Permitem a conexão do Arduino com componentes eletrônicos que ligam ou desligam. Exemplos são: LEDs, motores, e etc. Esses são os pinos no topo da imagem do Arduino e eles só são capazes de estar no estado HIGH ou LOW (ligado ou desligado).


Pinos analógicos: Permitem a leitura e conexão do Arduino com diversos componentes que medem, ou variam em um alcance de vários valores. Esses são os pinos na parte de baixo da imagem.
